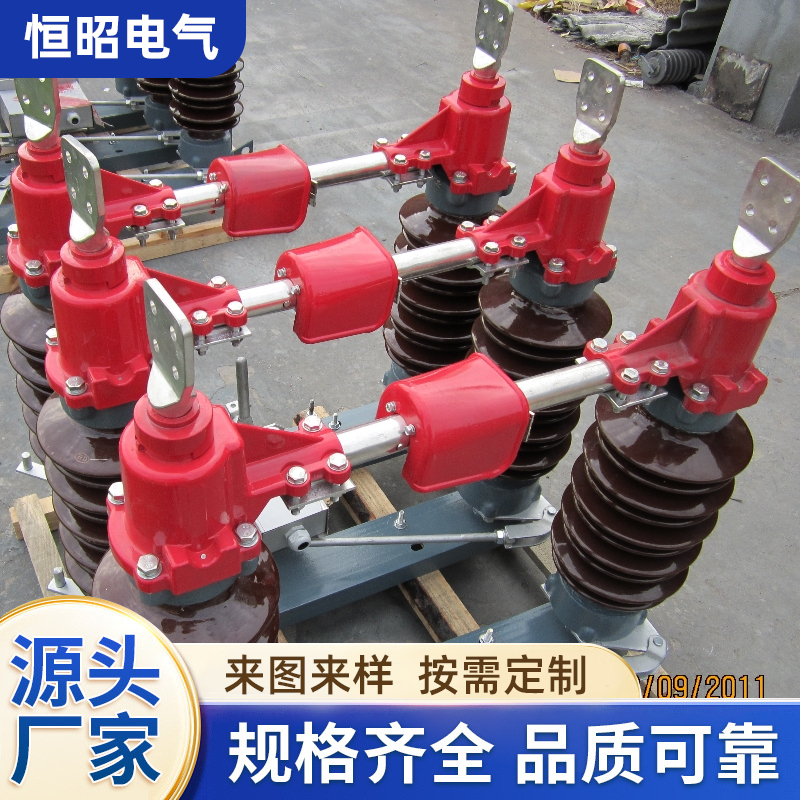

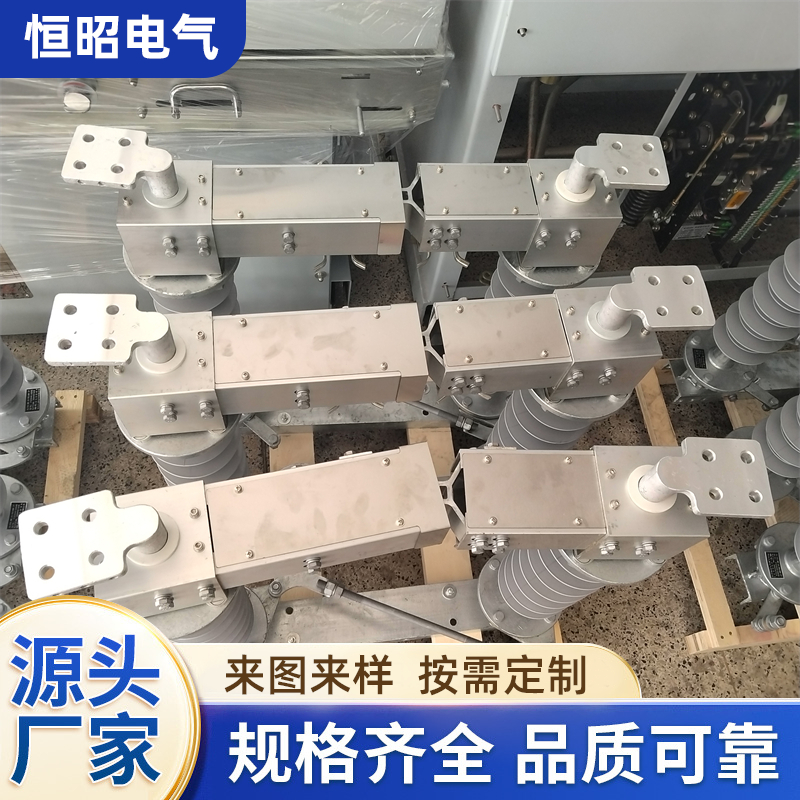

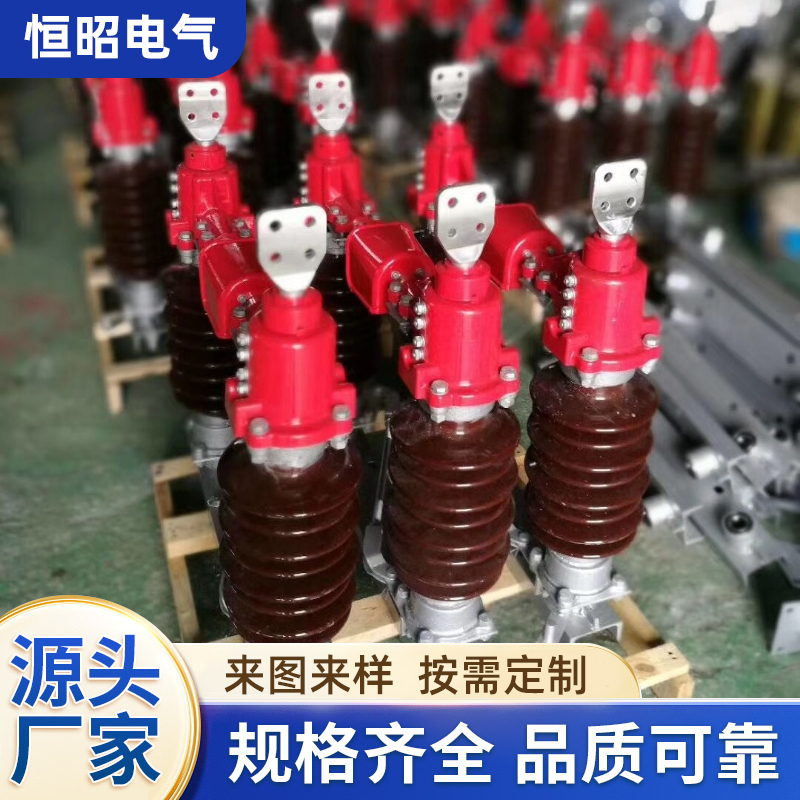

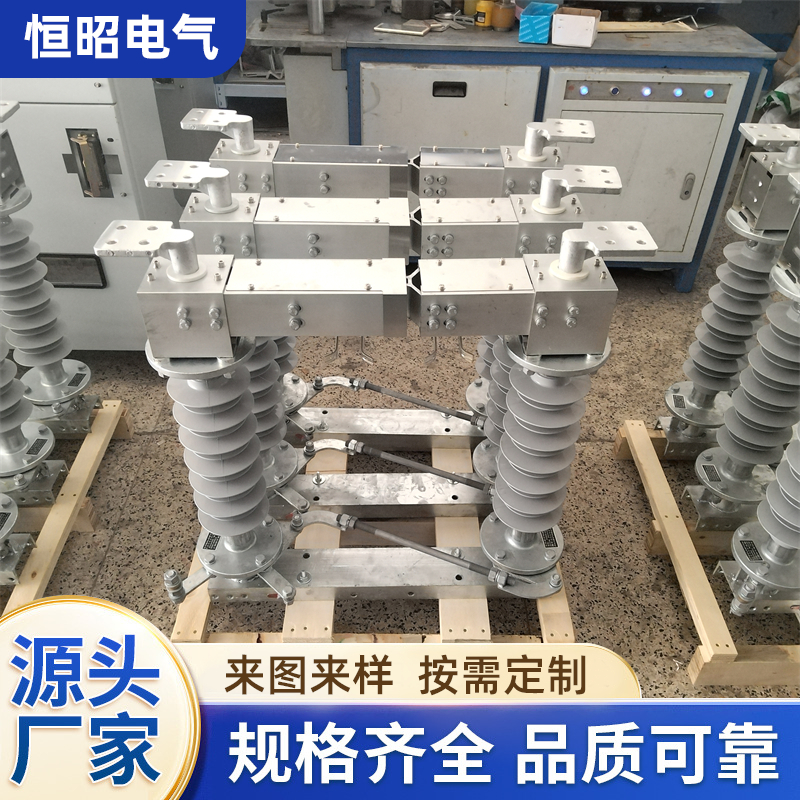

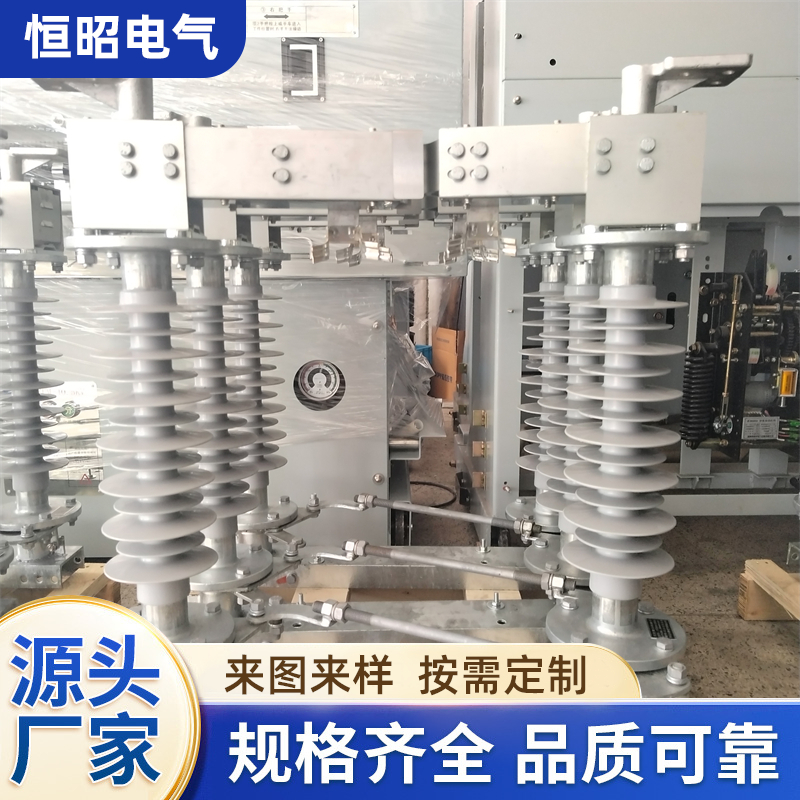

GW4交流高壓隔離開關（以GW4-35kV銅管型為例）為雙柱水平開啟式結構，通常制成單極型式，三極同步使用時需用連接桿連接。各單極主要由基座、支柱絕緣子、出線座及觸頭等部分組成。其傳動機構為：每個軸承座內裝有軸裝配，兩軸裝配間通過連扳、調節螺桿連接傳動。導電部分采用紫銅編織帶軟連接，分別緊固在導電桿和接線板上。中間觸頭部分的觸指裝配，采用外壓式或自力型觸指，形式為轉入式，以減少分合閘磨損。當產品附有接地開關時，主導電回路與接地開關通過基座上的扇形板與弧形板實現機械聯鎖。
GW4交流高壓隔離開關的型號包括GW4-35、GW4-35D、GW4-35ⅡD等。其中，GW4-35為不接地開關，GW4-35D為帶接地開關，GW4-35ⅡD為雙接地開關。
GW4-126(D)(W)型適用于110kV系統 。GW4-35kV銅管型隔離開關可配用CS11-1型手力操作機構，GW4-35D型可配用CS8-6D手力操作機構。35kV成套隔離開關由GW4-40.5(D)(W)型隔離開關本體、CSⅡ、CS17或CS8-6D型人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。110kV成套隔離開關由GW4-126(D)(W)型隔離開關本體、CS14G人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。
1.海拔高度不超過3000m ，特殊型不超過4000m 。
2.環境氣溫不高于-40℃，不低于-30℃ 。
3.戶外風速不大于35m/s 。
4.只適用于水平安裝 。
5.普通型適用于Ⅱ級污穢地區，防污型（耐污型）適用于Ⅲ級污穢地區 。
6.覆冰厚度不超過10mm 。
7.地震烈度不超過8度 。
8.安裝場所應無嚴重影響絕緣性能和導電能力的氣體、蒸汽、化學性沉積、灰塵、污垢及其它爆炸性和浸蝕性物質 。
9.安裝場所應無劇烈振動 。
