產品詳情

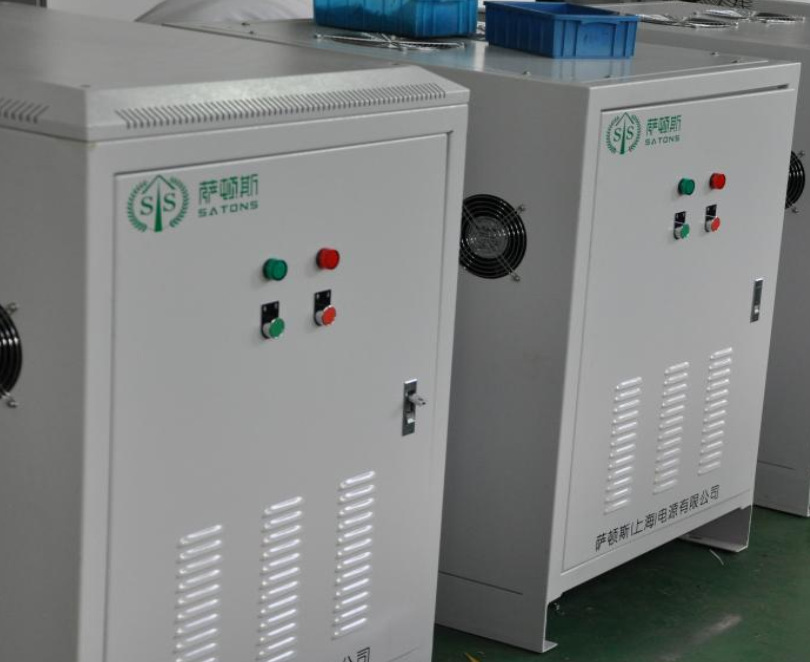

諧波濾波器
利用電磁感應及電抗器原理,專業開發,選用高性能的濾波電容器串聯高線性度的濾波裝置,組合成濾波補償系統,在吸收收系統中主要的諧波分量的同時,補償無功功率。將動態無功補償,濾波功能熔為一體,可以快速跟隨負荷變化,具有抑制電流波動,吸收電網諧波和提高電能利用效率。
參考/執行標準:
IEEE
519(EN 61000-5-2)電磁兼容性(EMC)
EN 61558-2-20(VDE 507-2-20)供電設備及類似設備安全性
GB
145493-93電能質量 公用電網諧波
技術規格
工作電壓 380-3300V
AC
工作頻率 50-60Hz
工作電流 5-1250A
濾波效果 電流總諧波失真率THDi≤8%,電壓總諧波失真率THDv≤5%,基波損失≤10%
絕緣等級 class
F,H
使用環境
-10...+45℃,額定值不會降低。最高可達+55℃,每升高1℃,額定電流降低2%
防護等級 IP00-IP22
最大電流 1.5*額定電流,持續60S
噪音 ≤65dB
溫升 ≤70K
絕緣電阻 1000VDC絕緣阻值≥100MΩ
海拔高度不超過2000米
運行環境溫度-25℃~+45℃,相對濕度不超過90%。
周圍無有害氣體,無易燃易爆物品。
周圍歡迎應有良好的通風條件,如裝在柜內,應加裝通風設備。
產品應用
諧波濾波器是設計用于實質性地消除由脈沖整流器引起的諧波電流畸變,諧波濾波器是一個無源系列的連接低通濾波的電感電容系統,用于消除由三相全波變頻負載產生的特有的5、7、11、13次等的低頻諧波,它不需要單個調節或按不同的諧波源進行移相。諧波含量最高可控制在8%以內。
諧波濾波器通常應用于三相電子設備諸如可調速的交直流電機驅動器、焊接機、電池充電器、不間斷電源(UPS)、感應加熱設備、
伺服
動器和其他電子設備。與其他的諧波濾波器技術不同,諧波濾波器對濾波結果是有保證的。在交流變頻和變扭矩動應用(風機和水泵)中,諧波濾波器肯定滿足滿載時的最大THID(總的諧波電流畸變)不高于保證的百分?jǐn)?shù)。此外,諧波濾波器既不會引起電力系統的共振,也不會吸收來自其他非線性負載的諧波。
