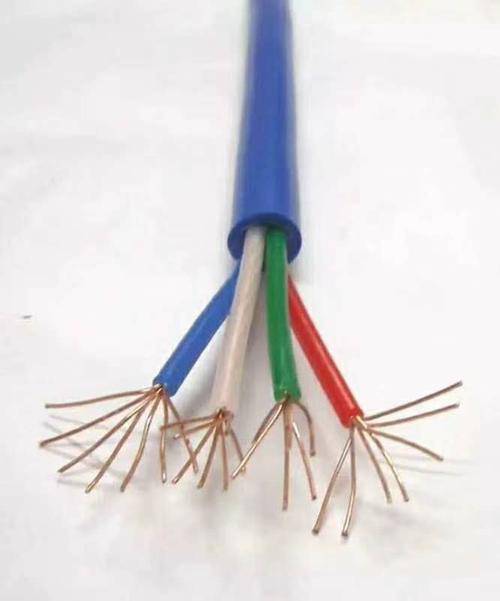

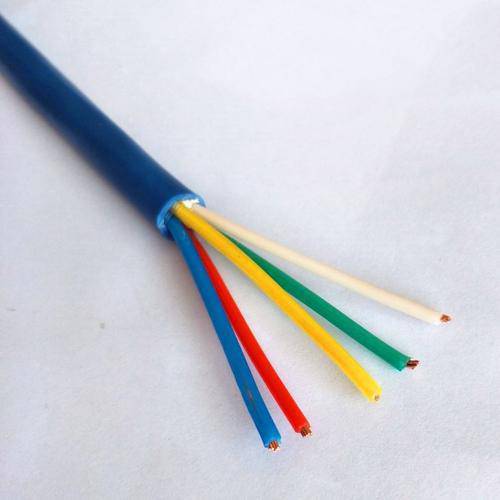

煤礦用通信電纜MHYV電纜結構
礦用通訊電纜使用條件
●礦用通訊電纜環境溫度：-40～50℃
●礦用通訊電纜月平均 相對溫度：95%（+25℃）
●礦用通訊電纜安裝敷設環境溫度：≥-10℃
●礦用通訊電纜安裝時 小彎曲半徑：MHYV、MHJYV為電纜外徑的10倍，其他型號為電纜外徑的15倍
●礦用通訊電纜型號、名稱及使用范圍
型號
名稱
使用范圍
MHYV
煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜
用于平巷、斜巷及機電峒室
MHJYV
煤礦用加強型線芯聚乙烯絕緣 護套通信電纜
用于機械損傷較高的平巷和斜巷
MHYBV
煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜
用于機械損傷較高的平巷和斜巷
MHYAV
煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層聚氯乙烯護套通信電纜
用于較濕的斜井和平巷
MHYA32
煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜
用于豎井和斜井
●結構數據及主要技術支持
礦用通信電纜結構
1、導線：退火裸銅線，銅線直徑為0．30，0．42，0．52，0．60，0．70，0．80，0．90(mm)。
2、絕緣材料：高密度聚乙烯或聚丙烯，按照全色譜標準標明絕緣線的顏色。
3、絕緣線對：把二根不同顏色的絕緣線按不同的節距扭絞成對，并采用規定的色譜組合以便識別線對。
4、通信電纜纜芯結構：以1對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100對及以上線對的電纜加有1％的預備線對，但 多不超過6對。纜芯內的間隙用石油膏填充。
5、纜芯包帶：用聚脂薄膜帶繞包。
6、屏蔽：銅絲屏蔽或用軋紋(或不軋紋)金屬帶，金屬帶縱包于通信電纜纜芯包帶之外。
7、護套：藍色低密度聚乙烯。也可提供雙層護套的通信電纜。
MHYV(HUYV) 礦用聚乙烯絕緣、阻燃聚氯乙烯護套通信電纜 2-5 7/0.28 用于平巷、 斜巷及機電硐室
MHYAV(HUYAV) 礦用聚乙烯絕緣、鋁/聚乙烯粘結護層、阻燃聚氯乙烯護套通信電纜 10-100 1/0.81/1.0 用于較潮濕的斜井和平巷作通信線
MHYA32(HUYA32) 礦用聚乙烯絕緣、鋁/聚乙烯粘結護層、鍍鋅鋼絲鎧裝、阻燃聚氯乙烯護套通信電纜 10-100 1/0.81/1.0 用于煤礦豎井或斜井作通信線
MHJYV 4/0.28銅線+3/0.28鋼線 1×2 2×2 煤礦用加強線芯聚乙烯絕緣聚氯乙烯護套通信電纜 用于機械損傷較高平巷和斜巷
