銅芯聚烯烴絕緣鋁塑綜合護層市內通信電纜
一、市話電纜HYA執行標準：YD/T322-2013
二、市話電纜HYA產品用途:?
本產品適用于城鎮近郊及廠礦的本地電信線路中。
三、市話電纜HYA適用特性: 本產品可根據是否帶有鋼帶，鋼絲繩及護套的結構可以分為用于架空、直埋、及管道敷設。
電纜的工作溫度為-30℃～60℃。敷設環境溫度不低于-5℃。
四、產品型號、名稱及使用條件
HYA銅芯實芯聚烯烴絕緣涂塑鋁帶粘結屏蔽聚乙烯護套市內通信電纜適用于管道敷設。
HYAC銅芯實芯聚烯烴絕緣涂塑鋁帶粘結屏蔽聚乙烯護套自承式市內通信電纜適用于架空敷設。
HYA53銅芯實芯聚烯烴絕緣涂塑鋁帶粘結屏蔽聚乙烯護套單層鋼帶皺紋縱包鎧裝聚乙烯外被層市內通信電纜用于直埋場合。
HYA23銅芯實芯聚烯烴絕緣涂塑鋁帶粘結屏蔽聚乙烯護套雙層鋼帶繞包鎧裝聚乙烯外被層市內通信電纜用于直埋場合。

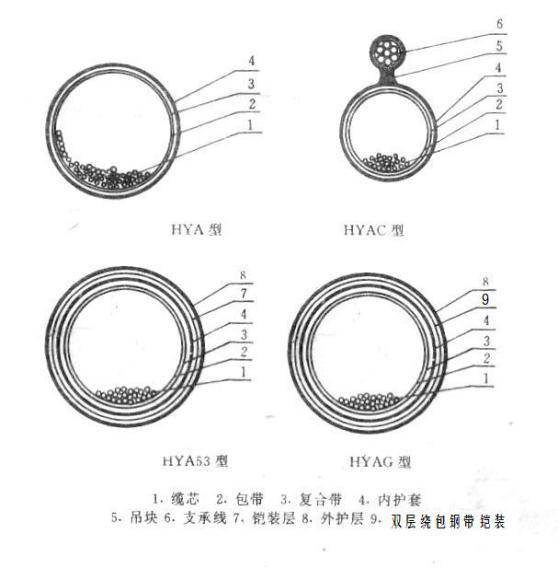

五、產品結構示意圖
1. 線芯材質: 純銅?
2. 標稱對數:5-2400對?
3. 導體直徑：銅線直徑為0.40-0.90mm；?
4. 絕緣材料：高密度聚乙烯；?
5. 絕緣單線：在導線上連續擠制絕緣材料，采用規定的10種標準色譜以便識別，并***電纜的電氣性能；?
6. 絕緣線對： 把單根絕緣線按照不同的節距扭絞成對，以zui大限度減少串音，并采用規定的色譜組合以便識別線對；?
7. 纜芯結構：絕緣單線絞合成對后采用同芯式或單位式絞合成纜芯，各單位采用不同的扎紗，以便施工、維護識別。 以25對為基本單位,25線對的基本單位也可由12對和13對2個子單位組成，50單位的超單位由二個12對和二個13對兩個子單位組成，100對的超單位由四個 25基本單位組成。每個單位都采用規定色譜的扎帶繞帶 100對及以上電纜加有 1%的備用線對，但zui多不超過10對；?
8. 纜芯包帶：纜芯外包覆非吸濕性、非吸油性的絕緣帶；?
9. 電纜屏蔽：用軋紋(或不軋紋 )雙面涂塑鋁帶縱包于纜芯包帶之外，兩邊搭接粘合；
10. 電纜護套：鋁塑粘結綜合護套。
11. 識別標記：電纜外表面打印識別標記。標記內容：電纜型號、長度、公司名稱及制造年份。標記間隔不大于 1m；?
12. 其他結構：根據使用場合、用戶要求，可提供各種形式的電纜，以滿足各種敷設環境條件要求。?
HYA型電纜直徑重量表
|
標 稱 對 數 |
0.40mm |
0.50mm |
||||
|
銅重 Kg/km |
電纜外徑 mm |
計算重量 Kg/km |
銅重 Kg/km |
電纜外徑mm |
計算重量 Kg/km |
|
|
10 20 30 50 100 |
22.5 45.0 67.4 112.4 227.1 |
9.3 10.8 12.0 14.5 18.8 |
83 122 161 237 414 |
35.1 70.3 105.4 175.6 354.8 |
10.4 12.3 14.0 17.0 22.3 |
108 165 226 336 601 |
|
200 300 400 600 800 |
454.1 681.1 908.2 1362.3 1811.9 |
24.4 28.5 32.1 38.1 43.6 |
753 1089 1404 2024 2656 |
709.5 1064.3 1419.1 2128.6 2831.1 |
29.3 34.3 38.8 46.8 53.5 |
1111 1615 2100 3078 4046 |
|
900 1000 1200 1600 1800 |
2036.7 2261.5 2711.1 3610.3 4213.8 |
45.9 48.1 52.6 60.2 67.2 |
2936 3261 3894 5124 5835 |
3182.3 3533.6 4236.1 5777.2
|
56.4 59.1 64.6 78.0 |
4516 4981 5946 7924 |
|
2000 2400 |
4635.9 5565.0 |
70.5 76.8 |
6440 7639 |
|
|
|
|
標 稱 對 數 |
0.60mm |
0.80mm |
||||
|
銅重 Kg/km |
電纜外徑 mm |
計算重量 Kg/km |
銅重 Kg/km |
電纜外徑mm |
計算重量 Kg/km |
|
|
10 20 30 50 100 |
50.6 101.2 151.7 252.9 510.9 |
11.8 14.1 16.2 19.8 26.7 |
139 221 301 454 850 |
89.9 179.8 269.8 449.6 908.2 |
13.7 16.7 19.3 24.4 33.0 |
199 332 464 737 1386 |
|
200 300 400 600 800 |
1021.7 1532.6 2043.4 3065.2 4076.7 |
35.1 40.8 46.7 56.3 64.4 |
1580 2281 2999 4412 5805 |
1816.4 2724.6 3632.8 5449.2 |
43.6 51.3 58.7 74.6 |
2619 3832 5049 7486 |
|
900 1000 |
4704.0 5226.0 |
72.1 75.6 |
6565 7254 |
|
|
|
主要電氣性能：?
1. 電纜直流電阻 : 20℃ , 0.4 ≤148 0.5 ≤95.0 0.6 ≤65.8 0.7≤51 0.8 ≤36.6 歐姆/千米
2. 電纜絕緣電氣強度：導體之間1min 1kv或3S/2kv不擊穿導體與屏蔽1min 3kv或3s/6kv不擊穿
3. 電纜絕緣電阻：每根芯線與其余線芯接地，20℃時大于等于10000MΩ.km
4. 電纜工作電容：平均值 52±2nF/km，zui大值為平均值的1.09倍。
5. 電容不平衡：線對之間zui大值350PF/km，線對對地之間zui大平均值570PF/km，zui大個別值2630PF/km，允許個別zui大變異3280 PF/km.。
6. 固有衰減：20℃時，150KHz標稱值dB/km0.4的不大于11.7，0.5的不大于8.6，0.6的不大于6.9，0.8的不大于5.4。
1024 KHz標稱值dB/km0.4的不大于26，0.5的不大于21.4，0.6的不大于17.6，0.8的不大于13。
允許標稱值偏差，-10～ 5%，允許zui大變異 15%
7.遠端串音防衛度dB/km 150KHz，均方根值不大于68，任意線對組合不小于58，允許個別zui大變異52
8.近端串音衰減：1024 KHz M-S（dB）,基本單位內不小于58，相鄰基本單位間不小于64，非相鄰基本單位間不小于79。
