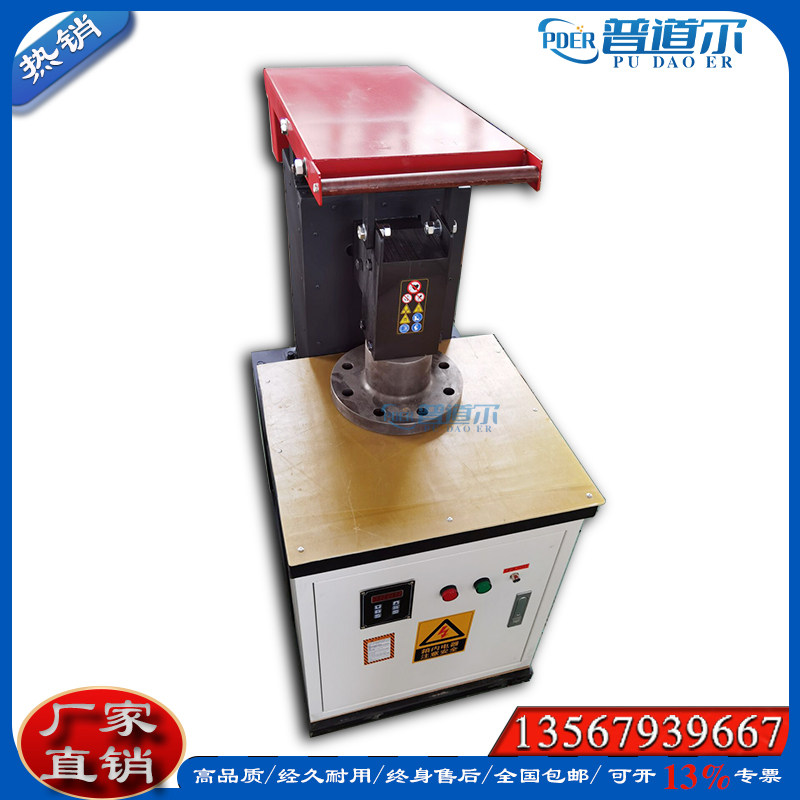

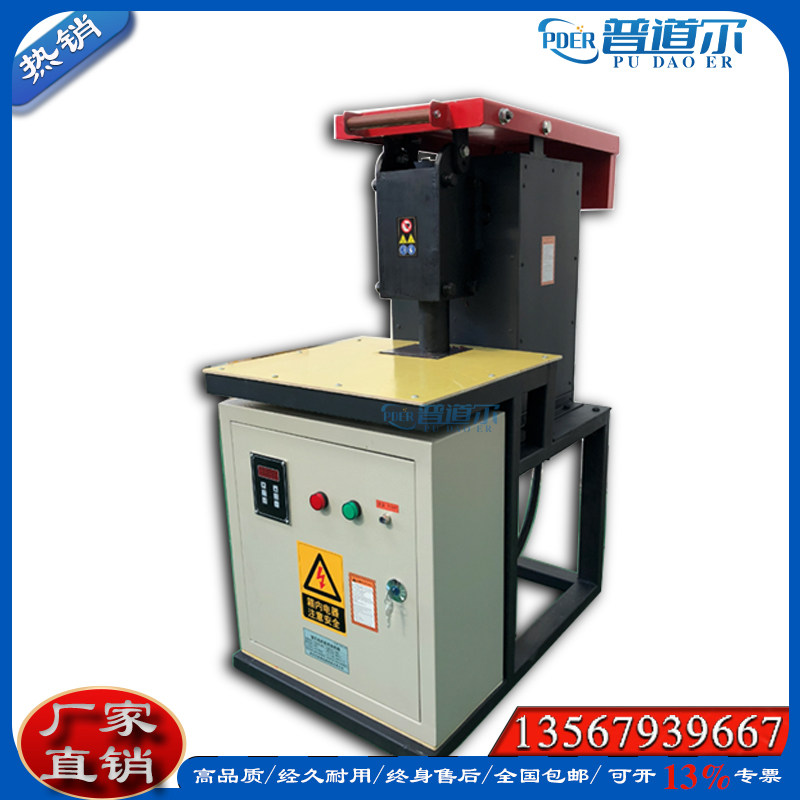

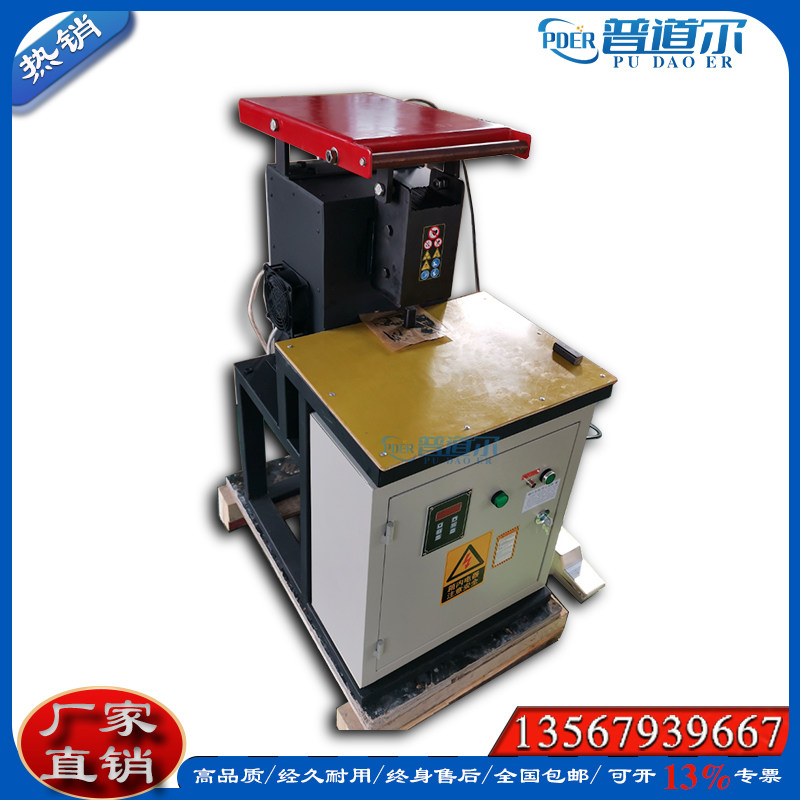

定制款國產高品質PDER聯軸器感應加熱器 數顯溫控
結構與工作原理
PDER系列加熱器由干式自冷工頻感應加熱裝置（以下簡稱主機）與控制設備組成。
1、短路加熱 主機為一特殊結構的變壓器，可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時，接通主機電源，工件（相當于副邊繞組）中感應產生短路電流而被加熱。
2、渦流加熱被加熱工件與主機的鐵芯組成一閉合的磁回路，工作時，工件中通過主機的磁力線產生渦流而被快速加熱。
操作程序
1、第一回加熱，先設定溫度，將控溫傳感器放到內圈上，按起動按鈕，工件被加熱，到溫度后加熱器自動關機，并記錄加熱到設定溫度所需的時間。
2、隨即取出工件，以便套裝。
3、連續加熱同一規格的工件，將功能選擇開關撥到時控位置，設定加熱時間，當工件被加熱到所設時間即自動關斷電源。
4、工作完成后，將電源開關撥到停止位置，切斷電源。
定制款國產高品質PDER聯軸器感應加熱器 數顯溫控
產品介紹
PDER聯軸器感應加熱器具有溫控及時控功能，數字顯示、聲音提示、錯誤顯示、自動顯示加熱時間、自動退磁。主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱，使之膨脹，以滿足過盈裝配或拆卸的需要。
技術參數：
|
型號 |
PDER-L30/定制款 |
|
|
功率(KVA) |
35 |
|
|
額定電壓(V) |
380 |
|
|
額定電流(A) |
92 |
|
|
工件 |
內徑 |
20-100 |
|
外徑 |
280 |
|
|
寬度 |
150 |
|
|
自動退磁 |
自動 |
|
|
磁性探頭 |
有 |
|
|
溫度控制 |
有 |
|
|
時間控制 |
有 |
|
|
溫度數顯 |
有 |
|
|
時間數顯 |
有 |
|
|
聲音提示 |
有 |
|
|
高溫度℃ |
300 |
|
|
主機結構 |
固定式 |
|
|
機器尺寸mm |
500*500*850 |
|
安裝調試
1、控制箱及主機分別安裝到合適的地方。主機左右方向應水平，前后垂直方向允許向后傾斜不大于3度。
2、安裝完成后，在使用前必須按電氣原理圖復核，接線是否有誤。
3、正確無誤后，合上開關，接通電源，此時電壓表應有指示。
4、被加熱工件放置到主機鐵蕊中間活動軛鐵的下面，輕輕向下移動，使之與工件吻合（若工件厚度尺寸不變，可調節主機后杠桿橋下面的定位螺釘，使軛鐵與工件保持2mm的間距，以方便連續操作）。至此，調試結束，可投入使用。
注意事項
外殼接地必須良好!
加熱器沒放置工件前，嚴禁按起動按鈕。
本系列產品的控制電源為AC380V，插座與插頭的接線應對應一致。
軸承加熱溫升勿超過120℃，以防退火；其它工件高加熱溫升不大于300℃。
