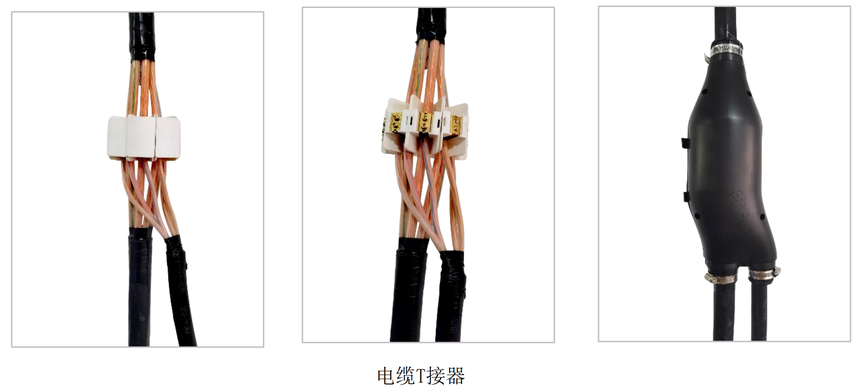

電纜集接T接端子 電纜T接一體化分流器電力電纜T接器是一種電力電纜分支連接產品，采用模塊化設計，耦合式連接，實現主電纜線芯和分支電 纜線芯電氣連接，是新一代的電力電纜專用連接件，該產品稱為“電 纜T接器”或叫“電纜T接分支器”。 電纜T接器與傳統T接產品比較，具有“安全、可靠、高效，性價比高”等優點，有效地彌補了”預分支電 纜、穿刺線夾、T接端子、Ｔ接箱、T接線盒”等傳統電纜T接產品的不足，具有較高的安全性和經濟性。 電纜T接器主要應用在“隧道、鐵路、地鐵、工廠以及民用建筑”中的低壓配電系統的電纜T接，例如阻燃 電纜、常規耐火電纜和礦物絕緣耐火電纜T接，且具備電纜等同的安全防護性能、使用壽命和應用場景。
產品應用 用于工業和民用建筑低壓配電系統阻燃電纜T接，使連接后的整體供電線路安全可靠，且具備阻燃電纜等 同的安全防護性能、使用壽命和應用場景。

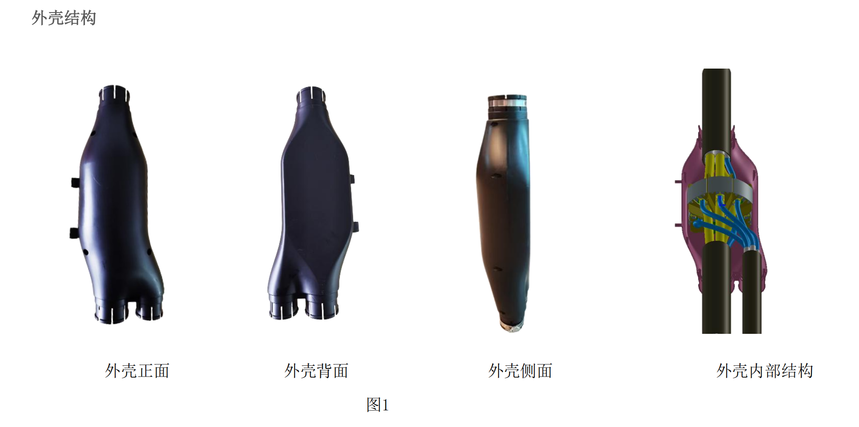

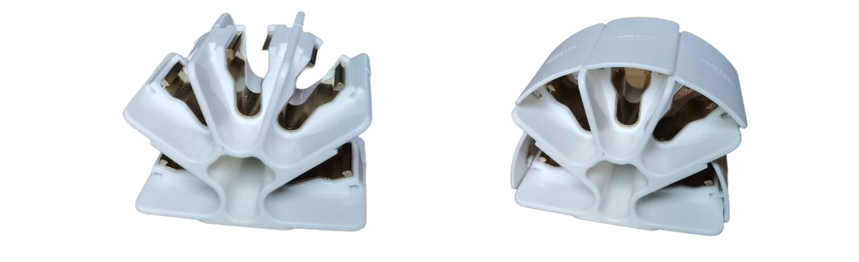

產品結構 由低煙無鹵阻燃絕緣防護外殼、絕緣端子體、金屬接線T接及密封圈組成。 （1）絕緣防護外殼正面流線型的弧形，背面為平面結構，方便電纜連接和槽盒內安裝如下圖1； （2）絕緣端子體用于支撐金屬接線端子，外形似盛開的“木棉花”，如圖2，小型號一體成形適用于小電纜T 安裝，大型號采用模塊華結構適用于大電纜T安裝，如圖4，T接時不用電纜背面操作上螺絲等安裝。
端子體結構及名稱 ● 35規格系列，端子體采用一體結構設計，體積小，適用于35及以下規格的電纜T接，實現快速安裝。

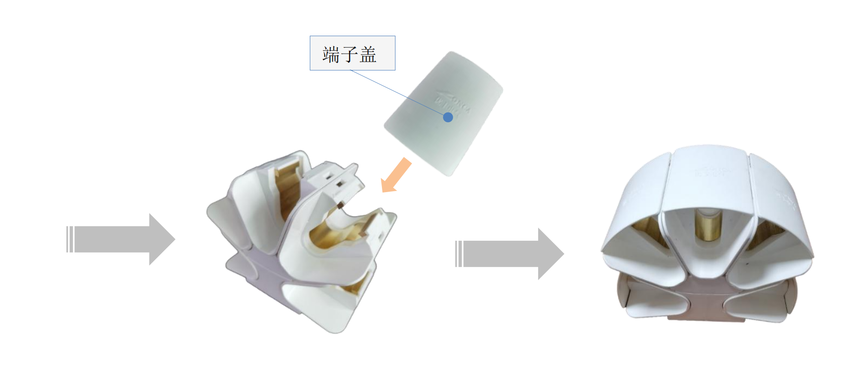

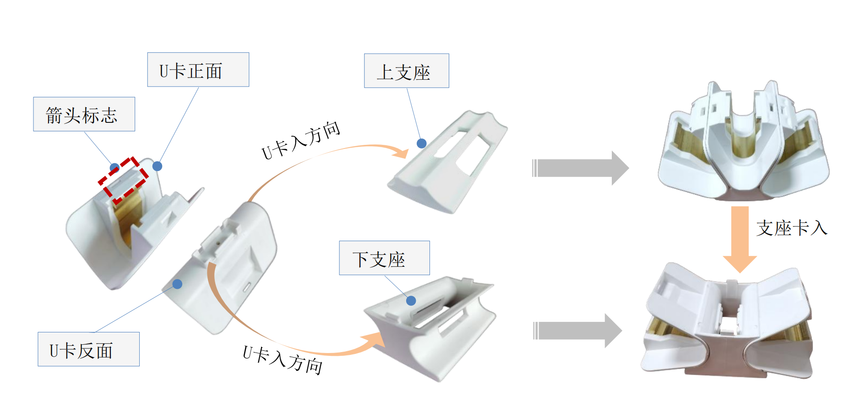

70、150、240、300規格系列，端子體采用模塊化結構設計，靈活多用，任意組合，適用于70及以上 規格的電纜T接，快速安裝

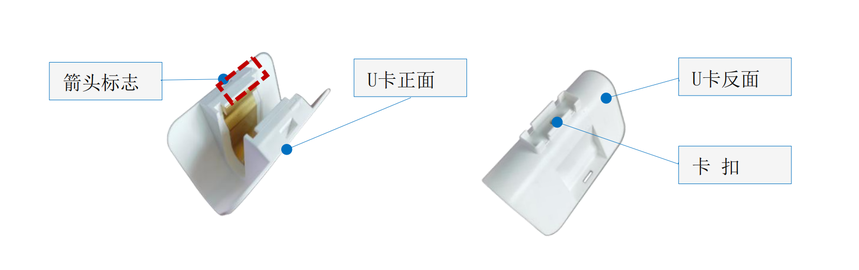

（3）金屬接線T接端子由采用單U形結構，U形基座、螺栓支撐板采用高強度金屬材料一體成型。 （4）導電塊根據電纜的弧度設計，使得導電塊與上下電纜線芯的金屬部分接觸面積達到，即導電面積最 da，提高電能傳遞，降低熱能。 （5）彈簧壓線板采用高彈性的錳鋼金屬板，表面鍍銅，經技術處理特殊制成，可對電纜電線受溫度變化或震 動時起到緩沖作用，始終保持電纜壓緊狀態。圖3
? 產品優點
● 產品模塊化結構，可任意插接，適合2、3、4、5芯電纜T接，例如3芯電纜就用3個模塊。
● 解決大型號阻燃電纜、礦物電纜T接難安裝問題
● 外殼背面平面結構，貼合安裝，不占用槽盒、梯架高度，直接安裝在槽盒、梯架等
● 電纜T接安裝時，不用背后上螺絲，快速安裝。
● 現場任意位置T接，靈活取電。
● 主電纜不截斷，銅芯部分卡入弧形凹槽，確保良好的電能傳遞，線芯不外露、保障防護性。
● 一個電纜T接器相當于五個T接端子或五個T接盒和五個穿刺線夾。
● 防護等級、絕緣等級高、導電性能好。
● 節約電纜敷設空間，節省人工成本50%以上 支座卡入
? 核心競爭力：
1.“安全性高、體積小、安裝靈活、節省電纜”等競爭力；
2.本產品具有多個**，了傳統電纜T接結構，比現有產品更有優勢；
3.本產品解決現有傳統產品存在的問題：
（1）T接箱占用建筑空間、浪費電纜、安裝難度大問題；
（2）T接端子和穿刺線夾，破壞電纜絕緣層、電性能接觸不可靠、無防護性問題；
（3）預分支電纜，要根據建筑物層高及電井量身定制，無通用性，且需預留分支電纜長度，成本高，安裝難 度大等問題；
（4）大電纜采用模塊化T接，適用3、4、5芯不同電纜的靈活T接方式。
（5）節約電纜敷設空間，節省人工成本50%以上
（6）大幅減少建筑垃圾排放，節省電纜，節省有色金屬，綠色環保的建造方式，實現“碳中和”。
維護管理方便，節約維護成本
● 節省電纜，低碳經濟，符合綠色建筑要求
產品技術性能 ● 主干電纜和分支電纜在工程施工現場完成電纜T接安裝。
● 主干電纜和分支電纜安裝在截面為扇形的絕緣阻燃T接端子體上。
● 主干電纜和分支電纜同相的線芯導體嵌入接線端子體的同一個U型金屬槽內，分上下層，主電纜線芯導體 在下層，分支電纜線芯導體在上層，中間通過X弧型導電板連接上下層線芯導體，擰緊螺絲彈簧壓線板壓緊線芯 導體，實現電性連接。
● 主電纜不截斷、線芯不外露、與電纜集成一體。
● 阻燃性能：供火（火焰）30s,火焰自熄時間小于15s，檢測結果小于1.5。圖7，圖8
● 絕緣電阻:防潮試驗后的絕緣電阻試驗（20°C，相對濕度91%-95%）試驗后，要求相間絕緣電阻＞2000M Ω， 檢測結果大于50000M Ω。
● 耐電壓性能：潮濕（溫度91%-95%）試驗后，測試電壓3.5kV，5min，相間不擊穿。
● 符合JB/T10636-2006《額定電壓0.6/1kV銅芯塑料絕緣預制分支電纜》標準的導體的連接性、垂直燃燒和熱 循環試驗要求。
● 符合Q/YC-01-2024《額定電壓0.6/1KV電力電纜T接器產品技術標準》標準要求。
● 通過“國家電線電纜質量檢驗檢測中心”檢驗合格 。
產品檢驗檢測 圖5
? 產品檢驗檢測
開始燃燒 燃燒（20s) 燃燒（40） 移走火源(1s） 熄滅（1.5s）

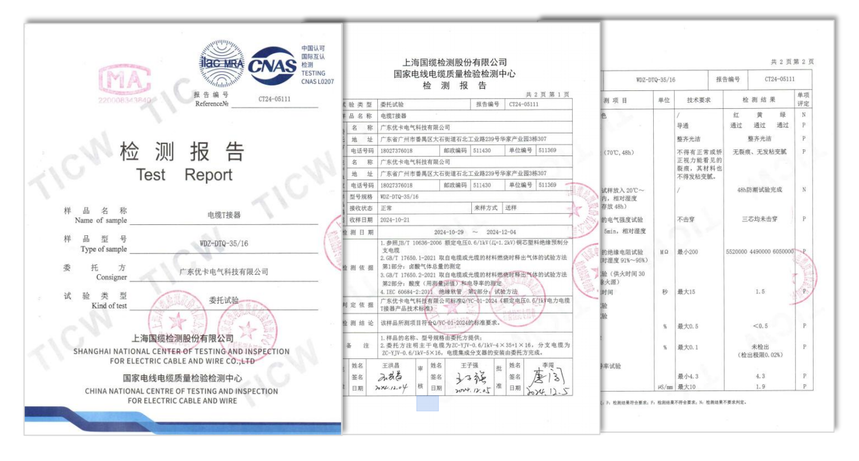

● 通過國家防火建筑材料質量監督檢驗中心、國家電線電纜質量監督檢驗中心，獲得合格檢驗、檢測報告
