產品詳情

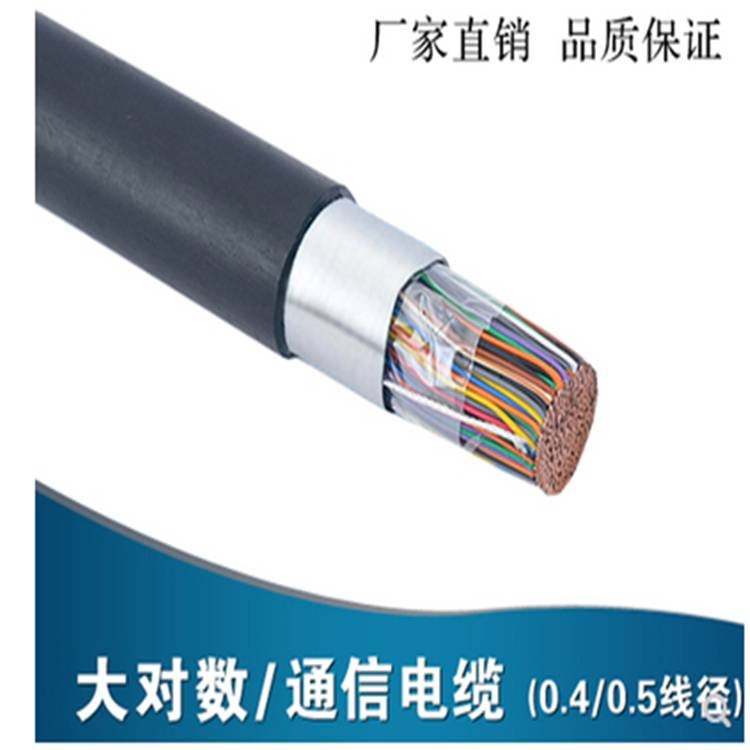

HYAT為銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套市內通信電纜，結構為銅心經過絕緣的導線被扭絞成線對，由線對絞合成纜芯，鋁塑復合帶縱包沾擋潮層再加聚乙烯護套成纜。石油膏填充，有阻水效果。主要用于傳輸音頻、150kHZ及以下的模擬信號和2048kbit/s及以下的數字信號。在一定條件下，也可用于傳輸2048kbit/s以上的數字信號。
產品特點
● 導線：退火裸銅線，銅線直徑為0.40，0.50，0.60，0.70，0.80，0.90mm。
● 絕緣材料：高密度聚乙烯，按照國際色譜標明絕緣線的顏色。
● 絕緣線對：把單根絕緣線按照不同的節距扭絞成對，并采用規定的色譜組合以識別線對；降低了線對間的相互干擾串音，功率耗損小。
● 護套材料：聚乙烯PE護套。
電氣性能
● 直流電阻:20℃, 0.4 ≤148Ω/km 0.5 ≤95.0Ω/km 0.6 ≤65.8Ω/km 0.8 ≤36.6 Ω/km。
● 絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿。
● 絕緣電阻：每根芯線與其余線芯接地， 充油電纜大于3000MΩ.km。
● 工作電容：平均值 52±2nF/km。
● 遠端串音防衛度：150kHZ時組合的功率平均值大于69dB/km。
使用溫度
-30℃～+60℃。
適用范圍
使用于城域網通信網絡建設中，以管道、架空安裝為主，主要用于管道敷設，并具有防腐作用。
規格型號
|
對數
|
型號/規格
|
導體/BC
|
護套顏色
|
|
HYAT
|
|||
|
5對
|
5×2×0.4
|
1/0.4mm
|
黑色
|
|
5×2×0.5
|
1/0.5mm
|
黑色
|
|
|
10對
|
10×2×0.4
|
1/0.4mm
|
黑色
|
|
10×2×0.5
|
1/0.5mm
|
黑色
|
|
|
20對
|
20×2×0.4
|
1/0.4mm
|
黑色
|
|
20×2×0.5
|
1/0.5mm
|
黑色
|
|
|
30對
|
30×2×0.4
|
1/0.4mm
|
黑色
|
|
30×2×0.5
|
1/0.5mm
|
黑色
|
|
|
50對
|
50×2×0.4
|
1/0.4mm
|
黑色
|
|
50×2×0.5
|
1/0.5mm
|
黑色
|
|
|
100對
|
100×2×0.4
|
1/0.4mm
|
黑色
|
|
100×2×0.5
|
1/0.5mm
|
黑色
|
|
|
200對
|
200×2×0.4
|
1/0.4mm
|
黑色
|
|
200×2×0.5
|
1/0.5mm
|
黑色
|
|
|
300對
|
300×2×0.4
|
1/0.4mm
|
黑色
|
|
300×2×0.5
|
1/0.5mm
|
黑色
|
