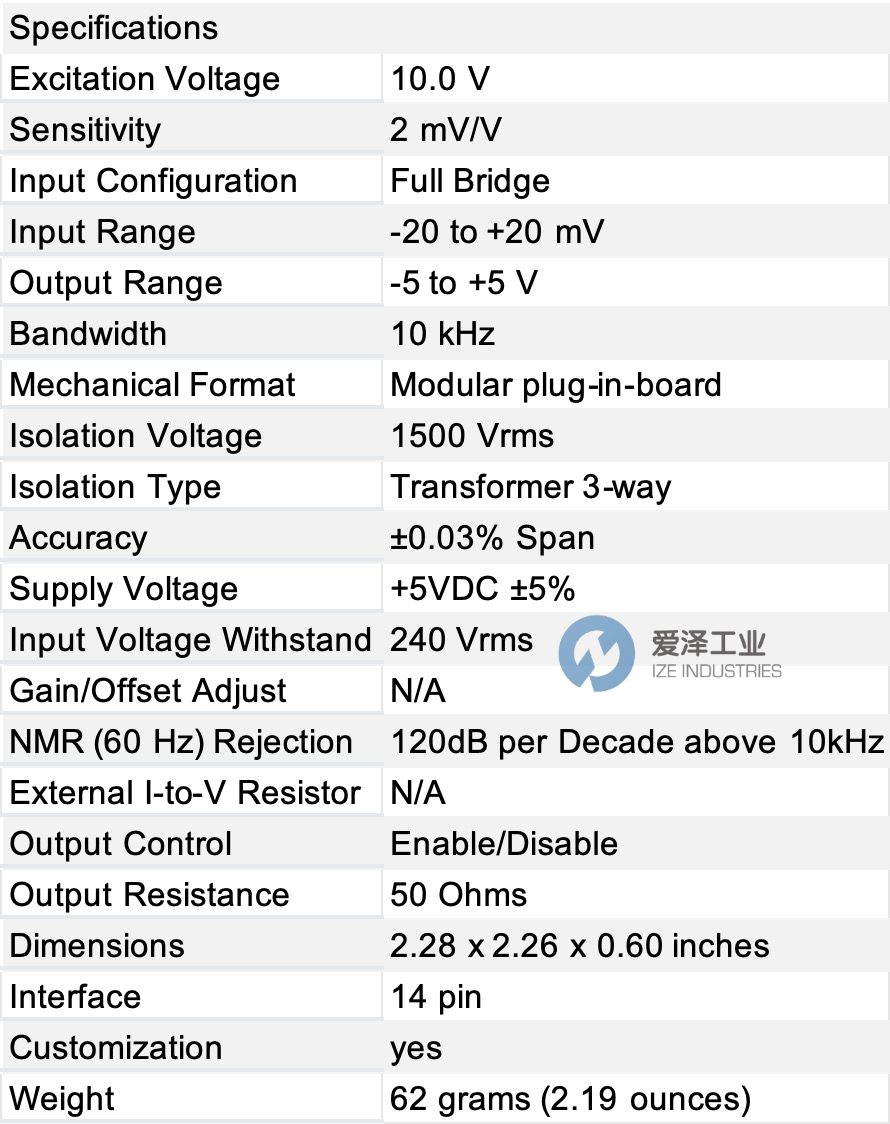

DATAFORTH模擬電壓輸入模塊SCM5B38-05技術參數

DATAFORTH模擬電壓輸入模塊SCM5B38系列介紹

描述

每個SCM5B38應變計輸入模塊提供一個單通道應變計輸入，該輸入經過濾波、隔離、放大，并轉換為高電平模擬電壓輸出（圖1）。該電壓輸出由邏輯開關控制，這使得這些模塊可以共享一個公共模擬總線，而無需外部多路復用器。

SCM5B模塊設計有一個完全隔離的計算機側電路，可以在與電源公共端（第16針）之間懸浮±50V。這種完全隔離意味著無需在I/O公共端與電源公共端之間連接即可實現輸出開關的正常操作。如果需要，輸出開關可以通過簡單地將讀取使能針（第22針）連接到I/O公共端（第19針）來連續開啟。

SCM5B38可以與額定電阻為100歐姆至10千歐姆的全橋或半橋傳感器接口。匹配的一對橋接完成電阻器（在+10V激勵電壓下精度達到±1mV）允許使用低成本半橋或四分之一橋傳感器（圖2、3、4）。10kHz的帶寬允許對振動分析等高速過程進行測量。

模塊提供的應變計激勵由一個非常穩定的10V或3.333V電源提供。激勵電源是完全隔離的，允許放大器輸入在激勵電壓的全范圍內操作。此功能在現實應用中提供了顯著的靈活性。標準提供2mV/V、3mV/V或10mV/V的滿量程靈敏度。在10V激勵電壓下，這將產生±20mV、±30mV或±100mV滿量程輸入范圍，產生±5V滿量程輸出。

輸入信號通過隔離屏障現場側的一個預放大器進行處理。該預放大器的增益帶寬積為5MHz，并將帶寬限制在10kHz。經過放大后，輸入信號由專有的斬波電路切換。隔離通過變壓器耦合提供，再次使用專有技術來抑制共模尖峰或浪涌的傳輸。模塊由+5VDC供電，±5%。

SCM5B38模塊上的特殊輸入電路提供信號輸入和隔離激勵電源的保護，可達240VAC。

特點

接口適用于100歐姆至10千歐姆的全橋、半橋或四分之一橋應變計

高電平電壓輸出

1500Vrms變壓器隔離

ANSI/IEEE C37.90.1瞬態保護

輸入持續保護至240VAC

完全隔離的激勵電源

100dB共模抑制比

10kHz信號帶寬

±0.03%精度

±0.01%線性度

±1μV/°C漂移

CSA認證，FM批準，符合CE和ATEX標準

可在背板上混合和匹配SCM5B類型
