金鑫供應TPA包絡減速機 TPA減速機 TPA減速機包絡金鑫最專業

數量(臺)	面議
1

供貨總量：電議
最小起訂： 1臺
發貨地址：山東德州
付款方式：面議
發布日期：2015-07-21
訪問量：97

咨詢電話：152-2677-4788

打電話時請告知是在機電之家網上看到獲取更多優惠。謝謝！

立即詢價

吳橋縣金鑫減速機有限責任公司

實名認證企業認證

企業地址：吳橋縣金呂工業園

營業執照：已審核
經營模式：生產加工-私營股份有限公司
所在地區：河北滄州市
家家通積分：550分

進入旺鋪旺鋪留言

詳細參數
品牌	金鑫牌	規格型號	國標
編號	3	計量單位	1臺
付款方式	面議	參考價格	電議
價格單位	人民幣	供貨量	不限
說明書，報價手冊及驅動	暫無相關下載	其他資料下載	暫無相關下載
產地	吳橋縣金呂工業園B區	發貨地	山東德州

產品詳情

　　TPA包絡減速機（JB/T9051-1991）為平面一次包絡蝸桿減速機傳動。中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面環面包絡蝸桿減速機是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種蝸輪減速機可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦產、起重、化工、建筑、橡塑、船舶等行業以及其它機械設備上，適用工作環境溫度為-40℃～+40℃，輸入軸轉速不大于1500轉/分，蝸桿軸可正反兩方向旋轉。此減速機是按照中華人民共和國機械行業標準JB/T9051——1999《平面包絡環面蝸桿減速機》設計制造。
型號與標記示例

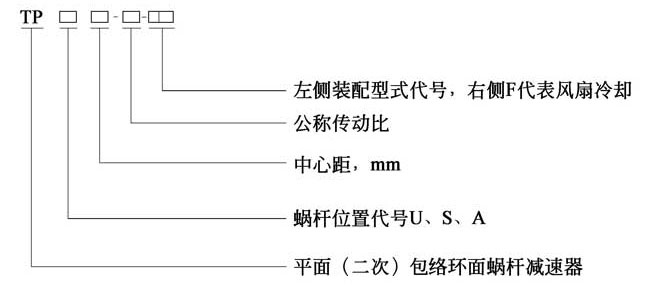

1、型號

2、標記示例
　　例　蝸桿在蝸輪之下，中心距為200mm，公稱傳動比為10，第二種裝配型式，有風扇冷卻的平面
包絡環面蝸桿減速器：減速器 TPU200 - 10 - 2F JB/T 9051—1999
中心距a（mm）

型號		中心距a
TPG	第一系列	80	100	—	—	—	—	—	—	—	—	—	—	—
TPG	第二系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPU	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPS	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPA	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。
減速器的公稱傳動比i

型　　號	TPG TPU TPS TPA
公稱傳動比i	10	12.5	16	20	25	31.5	40	50	63

TPA環面包絡減速機蝸桿螺旋線方向為右旋

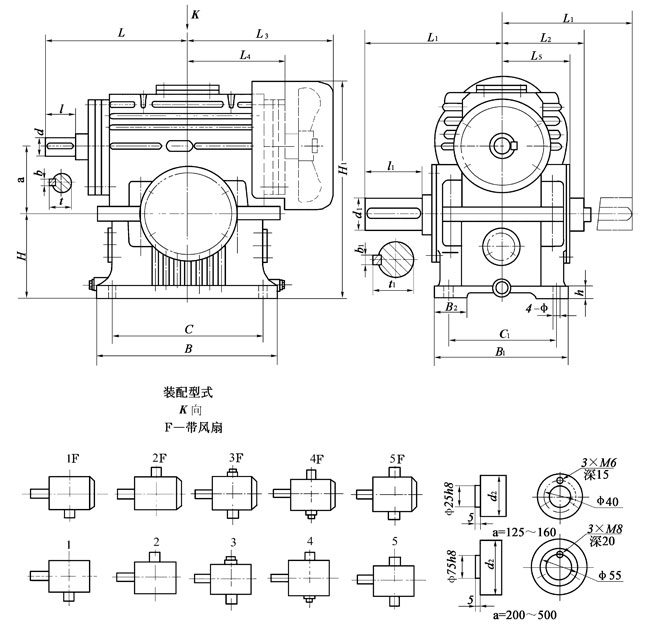

型號	a	（Ф） D	（Ф） D1	h1	（Ф） B	B1	B2	H	L	L1	L2	L3	L4	l	l1	d	d1	b	b1	t	t1	h	Ф	質量（kg）
TPS125	125	380	280	6	330	265	193	180	307	280	203	320	175	82	140	40	70	12	20	43	74.5	25	19	170
TPS160	160	530	380	10	470	338	268	200	375	365	280	375	190	82	170	50	85	14	25	53.5	90	40	24	290
TPS200	200	650	480	10	580	405	335	250	425	436	330	400	210	82	170	55	95	16	28	59	101	40	32	530
TPS250	250	800	600	12	700	495	400	280	530	520	406	495	270	105	210	65	120	18	32	69	127	50	35	930
TPS315	315	920	710	15	820	623	460	355	630	605	492	600	340	130	250	80	140	22	36	85	148	65	39	1300
TPS400	400	1100	850	15	1000	740	550	420	720	692	540	720	405	165	300	100	180	28	45	106	190	75	48	2450
TPS500	500	1340	1060	20	1200	920	675	530	850	845	680	840	488	165	350	110	200	32	45	117	210	90	56	3850
