終端電氣綜合治理解決方案

“高效+智能+安防”

一款集智能化、集成性、可靠性和穩定性于一身的電氣保護解決方案

系統介紹（Visionox）

Acrel

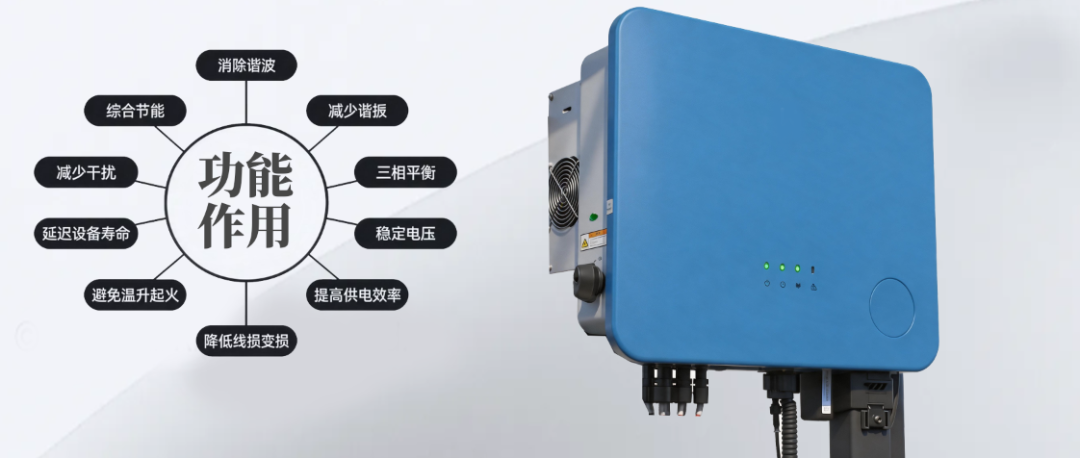

亞川科技終端電氣綜合治理保護系統?是公司自研的一種針對低壓配電系統末端回路進行電能質量治理與安全防護的電氣裝置，對末端回路電流進行檢測、分析,依照供電持續性、安全性的原則,治理諧波及三相不平衡，對精密設備進行保護,消除零線電流,對零線過流的情況:進行過流速斷保護,定時限、反時限保護的電氣產品核心。功能包括?治理諧波?、?消除零線電流?、?平衡三相負荷?及?保護零線安全?。該系統通過實時檢測末端電流，動態補償諧波與不平衡電流，有效解決因非線性負載導致的零線過熱、斷零及電氣火災風險，適用于商場、劇院、體育中心、數據中心、醫院等3N次諧波較大場合，能夠有效的治理過大的零線電流。

一、智能化：從被動響應到主動自愈

系統不僅具備基礎的監測與報警能力，更通過嵌入式學習算法與動態自適應控制，實現保護策略的持續進化。

• 自學習機制：系統實時采集電氣線路中的電壓、電流、諧波畸變率、不平衡度等特征參數，構建歷史與實時融合的運行基線。通過機器學習（如聚類分析、時序預測）識別負荷變化規律（如晝夜差異、季節性波動、設備啟停模式），自動整定保護閾值與動作曲線，避免傳統固定閾值導致的誤動或拒動。

• 自適應調整：當檢測到負荷類型切換（如大功率變頻器投入、分布式光伏并網）或系統拓撲變化時，系統能在毫秒級內重新評估諧波潮流和不平衡狀態，動態調整有源濾波器（APF）或靜止無功發生器（SVG）的輸出系數，以及三相不平衡調節策略（如換相開關或電容投切邏輯），使保護始終匹配實際工況。

• 高級應用場景：在數據中心、精密制造車間等對電能質量敏感場所，系統可預測由諧波累積引發的零線過熱風險，提前執行諧波注入或負載重新分配，實現從“報警后處置”到“隱患前自愈”的跨越。

二、全面性：諧波與三相不平衡的協同精準治理

系統覆蓋從末端回路到配電干線的全鏈路電能質量問題，尤其針對長期被忽視的零線過載與設備壽命衰減提供閉環解決方案。

• 諧波治理的深度覆蓋：

• 寬頻監測：支持50次諧波（2.5kHz）及間諧波的實時分解，區分用戶側非線性負載產生的特征諧波（3、5、7次）與系統側背景諧波。

• 分層治理：在末端回路采用主動式濾波器（每回路獨立安裝，容量3~30A），就近吸收諧波電流，使其不匯入零線；在進線側設置集中濾波器，抑制殘余諧波放大。治理后總諧波畸變率（THDi）可控制在5%以內，零線電流降至相線電流的30%以下（優于國標GB/T 14549）。

• 三相不平衡的動態均衡：

• 毫秒級檢測：采用基于瞬時無功理論的dq變換法，快速計算不平衡度（ε），響應時間≤1ms。

• 智能換相技術：系統內置固態繼電器或磁保持開關構成的自動換相裝置，當某相負荷過重時，可將部分單相負載轉移至輕載相，全程不斷電切換（切換時間<10ms）。相比靜態電容器補償，該方法對沖擊性負載（如焊機、電梯）同樣有效。

• 供電持續性優先原則：治理策略內嵌分級保護邏輯——當諧波或不平衡度超過治理能力時，系統優先保障重要負載（如ICU設備、流水線PLC）的連續供電，僅切除可中斷的非關鍵回路，確保生產安全不中斷。

三、穩定性：工業級可靠架構與環境適應性

系統通過硬件冗余、軟件容錯及嚴格驗證，確保在電磁干擾、溫濕度變化、機械振動等惡劣電氣環境下長期無故障運行。

• 硬件抗干擾設計：

• 全系列采用工業級元器件（工作溫度-25℃~70℃，防護等級IP40以上），關鍵信號回路配置隔離放大器與TVS瞬態抑制二極管。

• 電源模塊支持寬壓輸入（AC 85~264V或DC 110~370V），并具備浪涌保護（IEC 61000-4-5 4級）和快速瞬變脈沖群抗擾度（IEC 61000-4-4 4級）。

• 軟件自修復能力：

• 內置看門狗定時器與任務監控進程，當檢測到CPU過載、通信中斷或采樣異常時，自動觸發熱重啟并恢復至故障前狀態，恢復時間<200ms。

• 系統固件采用雙區備份（Active/Standby），升級失敗時可回滾至穩定版本，避免因升級中斷導致保護失效。

• 嚴苛測試驗證：

• 通過HALT（高加速壽命測試）和HASS（高加速應力篩選）驗證，包括：溫濕度循環（-10℃~55℃、95%相對濕度無凝露）、振動（5~100Hz，2g）、鹽霧（5% NaCl，48h）。

• 保護動作可靠性經10萬次模擬故障測試，誤動率＜0.01%，拒動率＜0.001%，符合SIL 2級功能安全標準。

• 典型惡劣場景表現：在鋼廠行車、船舶配電房、戶外箱變等強諧波、大溫差、高粉塵環境中，系統MTBF（平均無故障時間）超過80,000小時，有效保護精密設備壽命延長30%以上。

解決終端電氣面臨的三大痛點

痛點一：負荷總量

• 建筑體量龐大：產業園  、寫字樓、數據中心、工廠、醫院、學校等

• 設備種類復雜：照明+制冷+新風+電梯等數十種系統同時運行

• 用電負荷巨大：相當于一個小型城鎮的用電需求

痛點二：負荷特性復雜

• 穩定性負載：照明、空調、供暖、冷熱水等基礎設備

• 沖擊性負載：電梯、扶梯等間歇性用電大戶

• 非線性負載：電子屏、服務器等"電力殺手"

痛點三：可靠性要求嚴苛

• 24小時不間斷供電需求

• 關鍵區域零容忍斷電：供水系統、監控中心、消防系統

• 電力故障=經濟損失+客戶流失+項目進度損失

終端電氣"諧波殺手"

1. 變頻器——空調系統的"雙刃劍"

• 產生6n±1次高次諧波

• 常見于中央空調、電梯等核心設備

2. UPS電源——安全背后的隱患

• 整流/逆變過程產生20%-50%諧波畸變

• 機房、數據中心"必備但危險"的設備

3. LED照明——美麗的代價

• 驅動器產生20%-50%THD

• 3次、5次諧波為主要污染源

4. 電子設備——辦公室里的"諧波工廠"

• 開關電源產生30%-70%電流畸變

• 電腦、打印機成堆出現時危害加倍

保護原理

?工作原理?

該裝置基于“?監測-分析-治理-保護?”的閉環控制機制，主要工作流程如下：

?實時監測?：通過高精度電流、電壓傳感器，持續采集三相電流、N線電流、諧波含量、溫度、漏電等參數。

?智能分析?：采用?DSP+FPGA?數字控制系統，快速識別異常（如3n次諧波、三相不平衡、電弧故障等），區分正常啟動電流與危險過流。

?動態治理?：對?N線過電流?，產生與諧波大小相等、方向相反的補償電流，注入中性線實現抵消；對?三相不平衡?，自動調節各相無功或有功輸出，使負載均衡；對?高次諧波?（可達2–63次甚至更高），通過有源電力濾波（APF）技術進行實時跟蹤補償。

?分層保護?：?毫秒級切斷?：針對短路等致命故障，立即跳閘；

?預警與限流?：對緩增過載或漏電，發出警報并限流；

?主動凈化?：持續抑制諧波，改善電能質量。

技術特點

• ?治理對象全面?：可處理?3n次諧波?（3、9、15次等）及?三相不平衡?引起的N線過流?。
• ?高響應速度?：基于瞬時無功理論，響應時間達毫秒級，適應負載快速變化?。
• ?安全合規?：不串接電阻或開關于N線，避免零點漂移，符合國標GB 50054-2011等要求?。

 ?  智能擴展?：支持數據上傳至云平臺，實現遠程監控、預測性維護與碳流計算?。

• ?模塊化設計?：標準模塊、易維護，支持多臺并聯擴容?。


應用場景

商業綜合體（LED照明、顯示屏）

工業廠房（變頻器、電焊機、可控硅加熱）醫院、數據中心、機場等對電能質量要求高的場所?

該裝置已從傳統“被動保護”演變為?主動防御+智能預測?的終端安全核心，是構建韌性微電網和實現能碳協同的關鍵節點?。

項目案例P

產業園項目-微電網-光伏儲能

產業園項目-項目背景

陜西某制造企業總部園區主要存在兩類非線性負載：

問題根源：LED與可控硅調功器引發的“隱形電氣火災風險”

1. 大量LED照明燈具

• 每個LED燈具內置開關電源（AC-DC）或PFC電路，雖單只功率小，但成百上千只并聯后，其電流波形呈尖頂脈沖狀，產生高次諧波（以3次、5次、7次為主）。

• 實測數據：在LED密集的辦公區、車間照明回路中，3次諧波含量可達基波電流的80%~120%，導致中性線（零線）電流遠超相線額定值（例如相線80A，零線可達140A）。

2. 可控硅調功器控制的電加熱設備

• 調功器采用移相觸發或過零觸發方式，在調節加熱功率時，每個半波被切掉一部分，產生寬頻譜諧波（尤其2~11次奇次諧波），同時伴有間諧波與電壓畸變。

• 這些設備頻繁啟停，導致諧波電流波動劇烈，與LED產生的諧波相互疊加，形成諧波放大現象（并聯諧振或串聯諧振）。

后果量化

現象	實測數據	后果
線纜嚴重發熱	線纜表皮溫度達85℃（允許上限為70℃）	絕緣老化加速，壽命縮短70%
斷路器異常跳閘	額定63A斷路器，在有效電流45A時即熱脫扣	生產線意外斷電，每次恢復需30分鐘以上
生產設備誤動作	PLC、變頻器報“過壓/過流”故障，每天3~5次	產品報廢率增加12%，生產效率下降約35%

亞川科技一站式解決方案：

1、現場配置末端治理點位

末端治理點位是指直接安裝在負載側配電箱（照明箱、樓層箱、景觀箱等）內部的諧波治理或零線電流抑制節點。其配置原則是“就近吸收、源頭阻斷”，避免諧波電流匯入干線并在零線上疊加。

2、配置壁掛模塊

根據回路容量與污染程度，選擇不同規格的末端治理裝置：

3、末端配電箱進行N線治理和測試

斷電操作：嚴格執行LOTO（鎖定/掛牌）程序，驗證斷電（使用驗電器檢測相線及零線均無電壓）。

空間確認：末端配電箱內需預留至少 4 個模數（72mm）寬度，深度不小于 150mm 以容納壁掛模塊或導軌安裝模塊。

接線標記：對原有N線、PE線、相線進行唯一性標簽標記（如NL1、NL2），避免恢復時接錯。
