一.背景

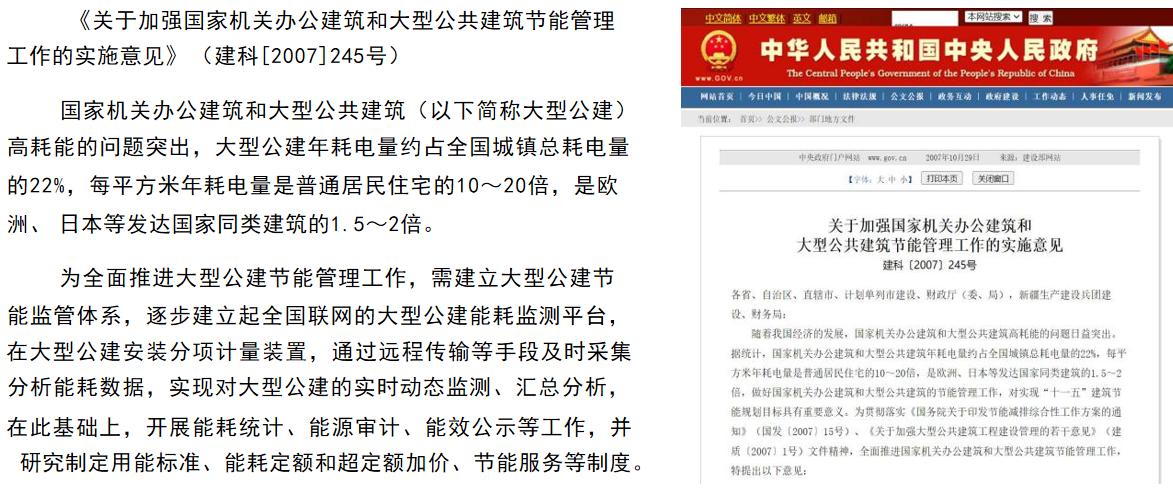

《關于加強辦公建筑和大型公共建筑節能管理工作的實施意見》 （建科[2007]245號）國家機關辦公建筑和大型公共建筑（以下簡稱大型公建）高耗能的問題突出，大型公建年耗電量約占全國城鎮總耗電量 的22%，每平方米年耗電量是普通居民住宅的10～20倍，是歐 洲、 日本等發達國家同類建筑的1.5～2倍。為全面推進大型公建節能管理工作，需建立大型公建節能監管體系，1377-443-0992逐步建立起聯網的大型公建能耗監測平臺，在大型公建安裝分項計量裝置，通過遠程傳輸等手段及時采集分析能耗數據，實現對大型公建的實時動態監測、匯總分析，在此基礎上，開展能耗統計、能源審計、能效公示等工作，并研究制定用能標準、能耗定額和超定額加價、節能服務等制度。

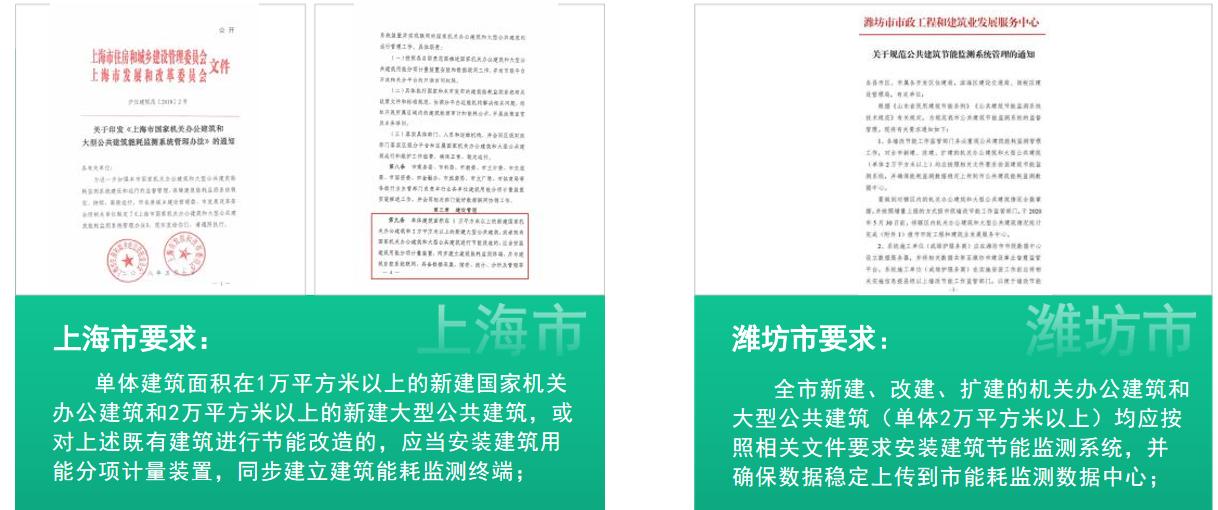

1.1地方政策

二.參考標準

根據建筑的使用功能和用能特點，將辦公建筑和大型公共建筑分為8類。（備注：其它建筑指除上述7種建筑類型外的辦公建筑和大型公共建筑）1377-443-0992

建筑能耗分類分項模型展示：

三.系統結構

大型公共建筑能耗監測系統為三級架構：? 1級為省級建筑能耗監測管理平臺 ? 2級為市（或區）級建筑能耗監測管理平臺 ? 3級為建筑（建筑群）能耗監測子系統

建筑能耗監測子系統：

? 建筑中電、水、燃氣、集中供熱、集中供冷及 可再生能源等能耗應采用自動采集方式；當無 法采用自動方式采集時，可采用人工采集方式；

? 數據采集器應支持對多種類型的能源計量裝置 進行采集；具備向多個平臺發送數據的能力； 支持自動校時；支持斷點續傳；支持遠程配置 和管理；支持數據加密、身份認證；支持本地 存儲；1377-443-0992

? 能耗監測子系統應用層宜采用B/S架構；能耗原始數據應保存1年以上；

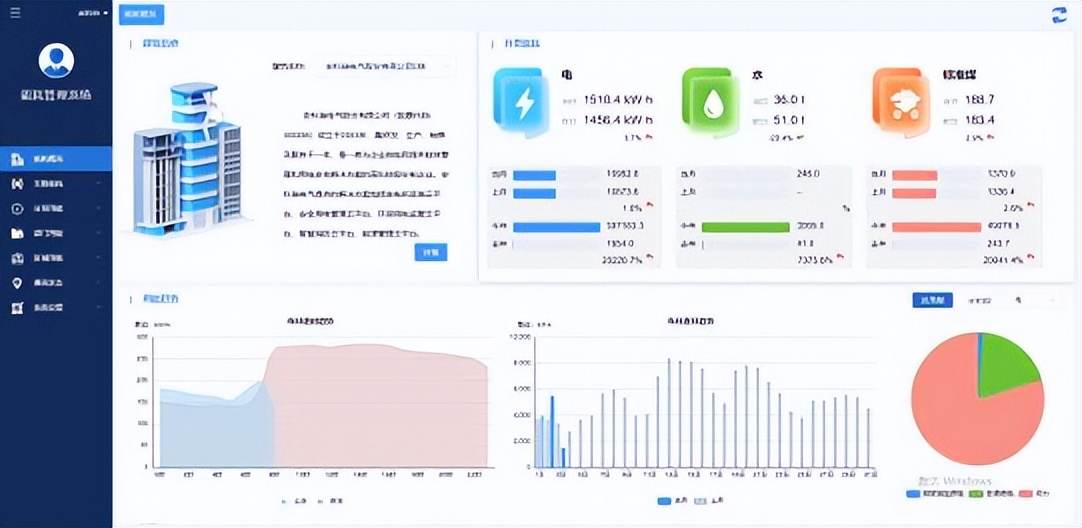

四.Acrel-5000系統功能界面展示

4.1基本檔案

對建筑的類型、面積、功能用途、結構特征、投入使用年限、空調形式和用能人數等基本信息進行管理；

4.2實時監測

實時查看各類能耗計量裝置中各種參數的最新數據，提供歷史參數查詢、能耗數據集抄、參數報表展示等功能；1377-443-0992

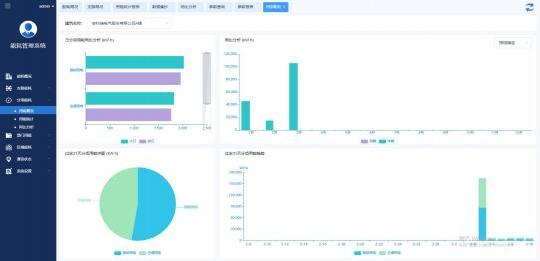

4.3能耗統計

按分類、分項、分戶對能耗進行逐時、逐日、逐月、逐年統計，并提供單位面積能耗、單位空調面積能耗、人 均能耗等能耗強度統計功能，統計結果支持以曲線、柱狀 圖、餅圖等圖形或報表形式顯示，1377-443-0992并提供導出和打印功能；

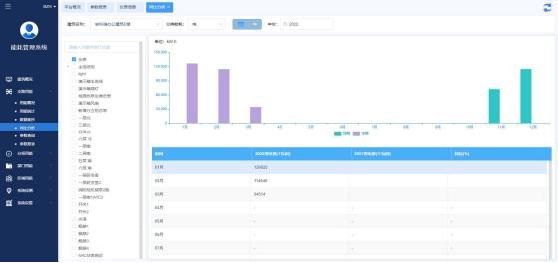

4.4能耗分析

按照時間、區域、設備、分類及分項能耗等多種維度查詢所需數據，結合同比或環比分析、 日/夜用能分析、工 作日/節假日用能分析等手段，輔助用戶挖掘節能潛力；

4.5能耗報警

實時監測某一設備或區域等用能情況，根據預設的報警條件對某一區域或設備的用能異常情況進行報警;能 耗超限、設施發生運行故障等后可通過短信 (SMS) 、郵 件 (E-mail)或手機客戶端軟件 (APP) 方式及時推送給設管理者；

4.6手工錄入

對不方便自動采集的能耗數據提供人工錄入功能；

4.7能源計費

提供能源費用統計報表，支持對電能按照單一制電價、復費率統計電費；

4.8能源流向圖

以桑基圖的形式直觀顯示公共建筑能源的分類、構成、占比情況，反映公共建筑在能源輸入及分配輸送方面 的平衡關系；1377-443-0992

4.9可再生能源統計

對分布式光伏、風力這類的可再生能源的發電量進行統計；

4.10碳排放監測

統計建筑在運行階段包括暖通空調、生活熱水、照明以及電梯等系統產生的碳排放量；

4.11數據審查

對采集的數據進行分析對比審查，審查數據本身或數據變動是否符合實際，確保數據的增減、高低變化在合理范圍之中并符合邏輯性。

4.12數據上傳

按照各地能耗設計標準或實施細則中關于數據上傳的規定，將建筑能耗數據加密、定時上傳至政府能耗監測 平臺；

五.AcrelCloud-5000系統功能界面展示

AcrelCloud-5000具備Acrel-5000中針對單體建筑能耗在線監測的功能，同時還能實現對建筑群的能耗進行集中在線監測、統計分析，可以做為市、區級 政府能耗在線監測平臺使用，并將區域內能耗數據按照標準要求上傳至上級政府能耗監測平臺，可廣泛應用于園區、高校、集團企業等需要對大量建筑的能耗進行集中統一管理的場景。1377-443-0992

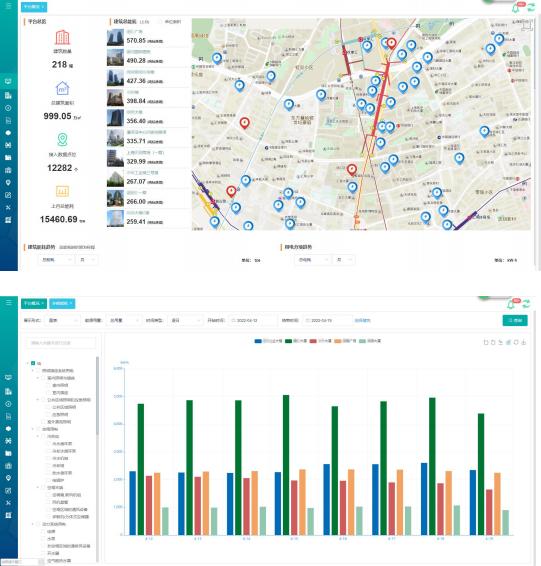

5.1能耗綜合看板

綜合展示平臺接入1377-443-0992的所有建筑的能耗情況，包括接入的建筑數量、建筑總面積、總能耗，并以地圖形式顯示建筑物的分布情況；

5.2建筑能耗排行

對接入平臺的建筑物按照總能耗、單位面積能耗、分項能耗進行排序；

5.3多建筑能耗對比分析

對接入平臺的任意多個建筑物，按照分類能耗、分項能耗、單位面積能耗在同一時間段內進行逐時、 逐日、逐月對比分析；

5.4建筑類型能耗分析

對接入平臺的建筑按照辦公建筑、綜合建筑、商場建筑等類型進行分類，并按建筑類型匯總統計能耗值，1377-443-0992統計各個建筑類型的能耗占比，并與歷史數據進行同環比分析；

5.5區域建筑能耗分析

對接入平臺的建筑按照行政區域進行分類，按區域匯總統計建筑用能，統計各區域的用能占比，并根據歷史數據進行同環比分析；

5.6建筑群能耗分析

匯總1377-443-0992選中的建筑群能耗數據，展示逐時、逐日、逐月、逐年用能趨勢；

六.系統特點

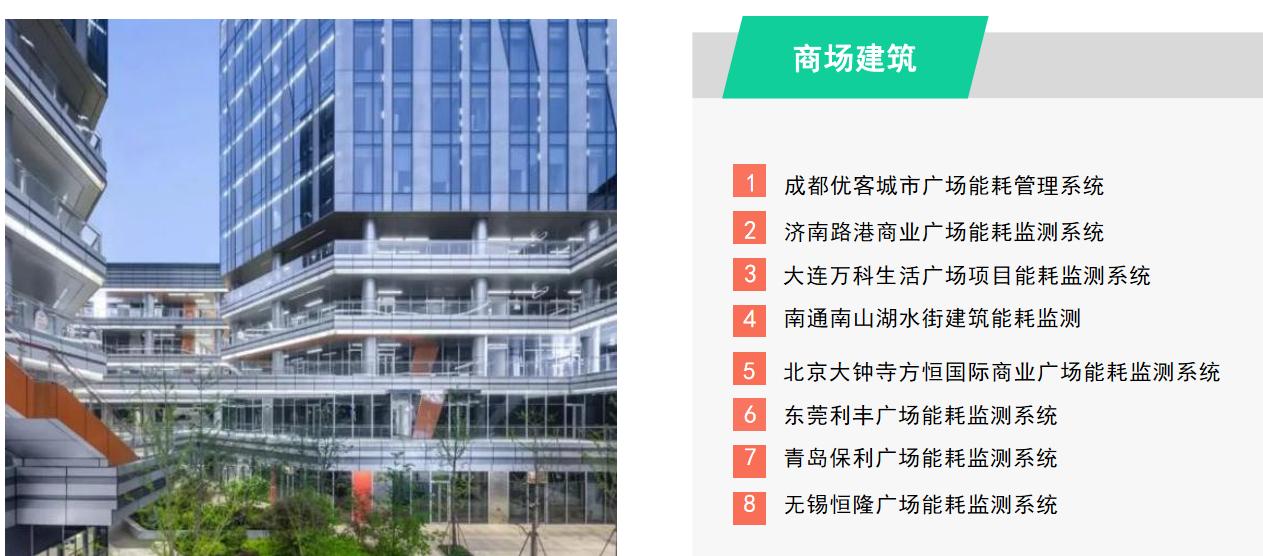

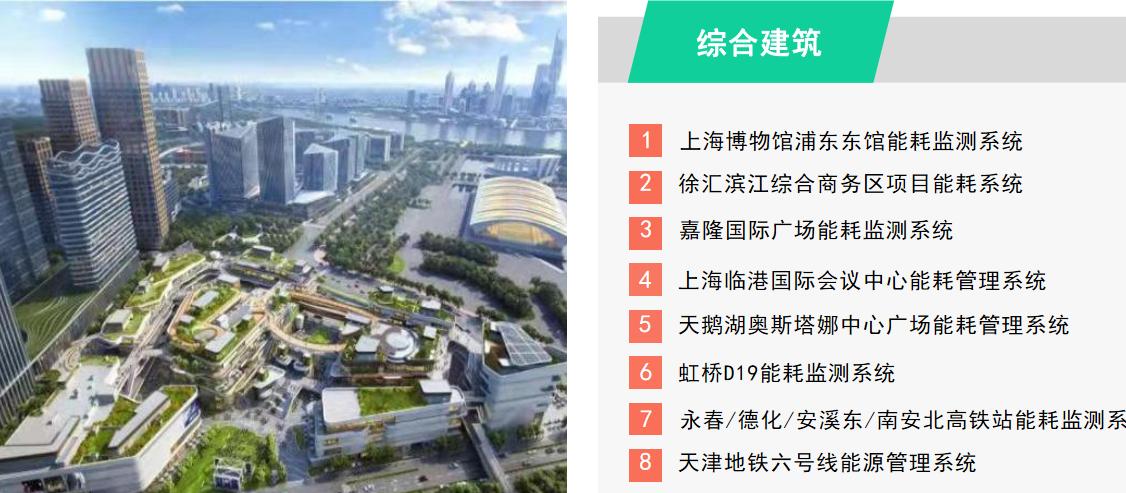

七.典型案例

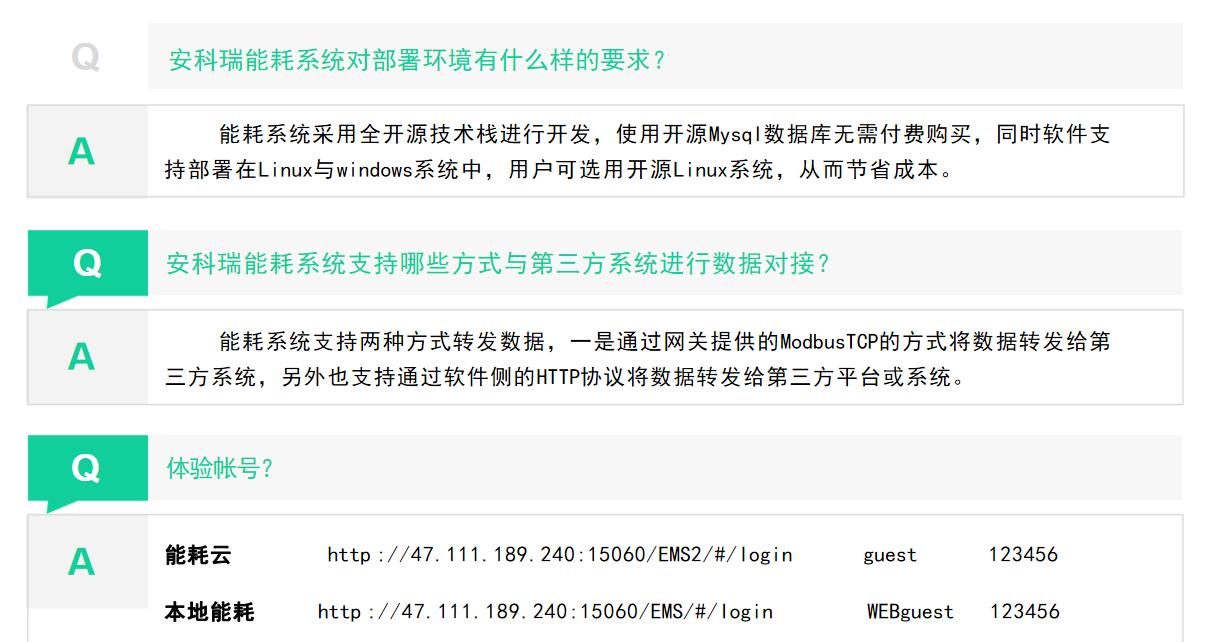

八.常見問題

系統解決方案具有部署方便，全面兼容，安全可靠，標準規范，組網方便，訪問方便等優點。1377-443-0992
